Transistores de la serie TIP

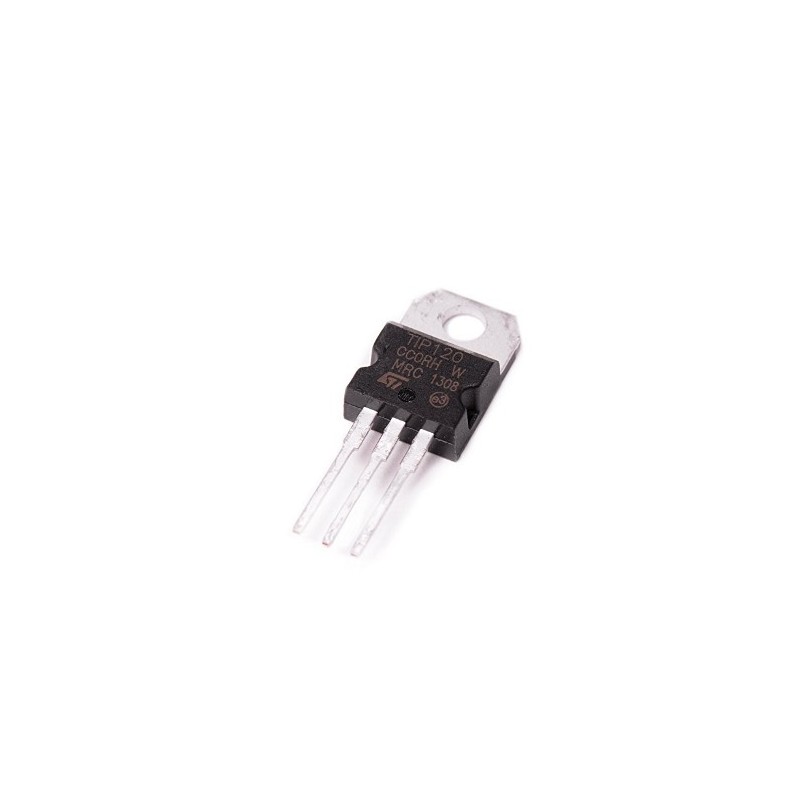

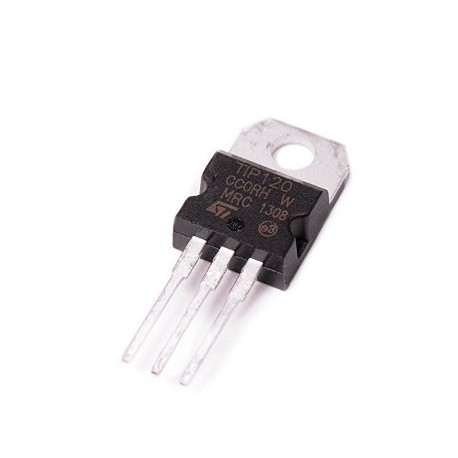

TIP120
El TIP120 es un transistor NPN Darlington de potencia ideal para conmutación de cargas de alto consumo, control de motores, relés, lámparas y fuentes. Su configuración Darlington proporciona una ganancia de corriente muy alta, ideal para control directo desde microcontroladores o señales de bajo nivel.
Transistor NPN tipo Darlington, encapsulado TO-220.

Ficha Técnica
Tipo: NPN Darlington
Encapsulado: TO-220
Corriente de colector (Ic): 5 A máx.
Voltaje colector-emisor (Vce): 60 V máx.
Ganancia de corriente (hFE): 1000 típico
Potencia disipada: 65 W
Configuración de pines (vista frontal): 1-Base, 2-Colector, 3-Emisor
Aplicaciones: Control de relés, motores, lámparas y cargas de potencia.

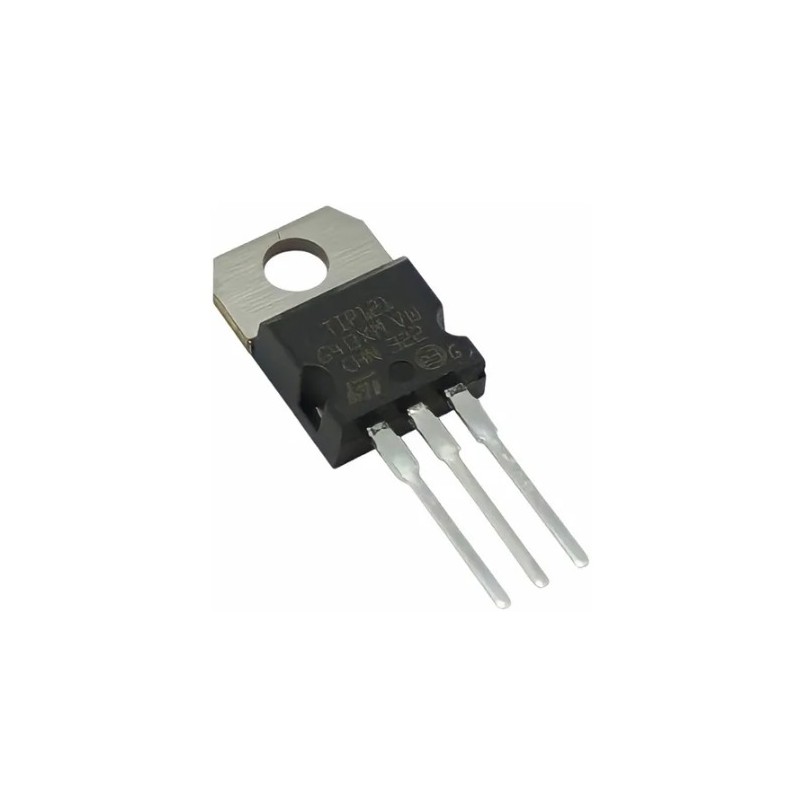

TIP121
El TIP121 es un NPN Darlington con características similares al TIP120 pero con mayor capacidad de voltaje, ideal para aplicaciones de control de potencia y conmutación de cargas medianas o grandes.
Transistor NPN Darlington, alta ganancia de corriente.

Ficha Técnica
Tipo: NPN Darlington
Encapsulado: TO-220
Ic máx.: 5 A
Vce máx.: 80 V
hFE: 1000 típico
Potencia: 65 W
Pines: 1-Base, 2-Colector, 3-Emisor
Aplicaciones: Control de motores, relés, iluminación y PWM.

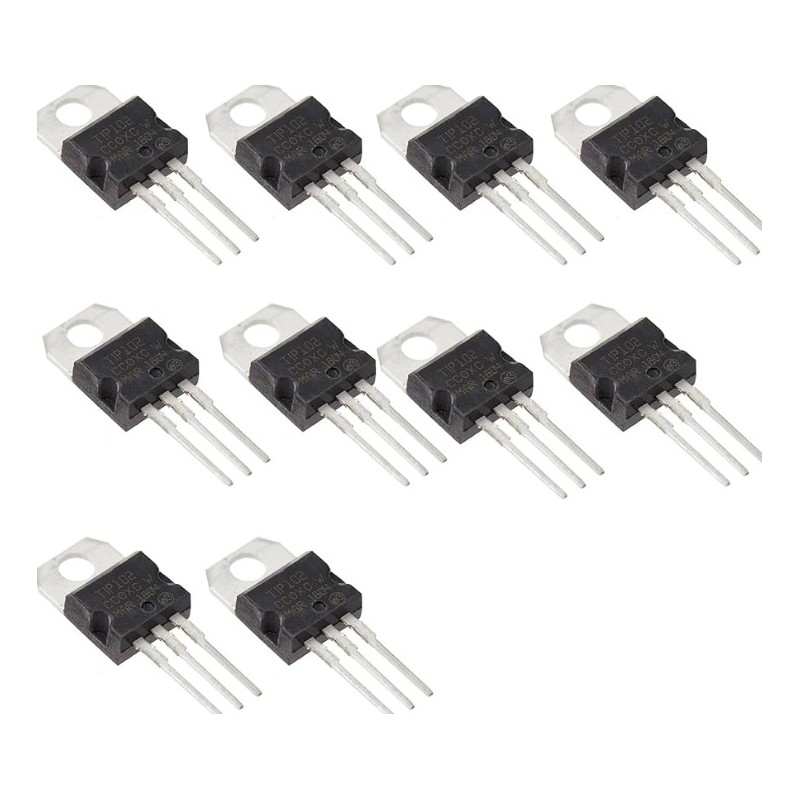

TIP122
El TIP122 es un transistor NPN Darlington de alta ganancia y potencia, usado en control de cargas y amplificación. Ideal para proyectos con Arduino, PLCs, fuentes de alimentación y control de potencia.
Transistor NPN Darlington de 100 V y 5 A.

Ficha Técnica
Tipo: NPN Darlington
Encapsulado: TO-220
Ic: 5 A
Vce: 100 V
hFE: 1000 típico
Pd: 65 W
Configuración: 1-B, 2-C, 3-E
Aplicaciones: Control de potencia, motores, relevadores.

TIP125
El TIP125 es la versión PNP complementaria al TIP120, ideal para aplicaciones donde se requiere control de corriente inversa o configuraciones push-pull con transistores NPN Darlington.
Transistor PNP Darlington de potencia media.

Ficha Técnica
Tipo: PNP Darlington
Encapsulado: TO-220
Ic: 5 A
Vce: 60 V
hFE: 1000 típico
Pd: 65 W
Pines: 1-Base, 2-Colector, 3-Emisor
Aplicaciones: Control de potencia, conmutación PNP, pares complementarios con TIP120.

TIP126
El TIP126 es un PNP Darlington con capacidad de voltaje de hasta 80 V, ideal para fuentes reguladas, controladores de corriente y etapas de potencia complementarias al TIP121.
Transistor PNP Darlington de alta ganancia.

Ficha Técnica
Tipo: PNP Darlington
Encapsulado: TO-220
Ic: 5 A
Vce: 80 V
hFE: 1000 típico
Pd: 65 W
Pines: 1-B, 2-C, 3-E
Aplicaciones: Control de potencia, circuitos complementarios con TIP121.

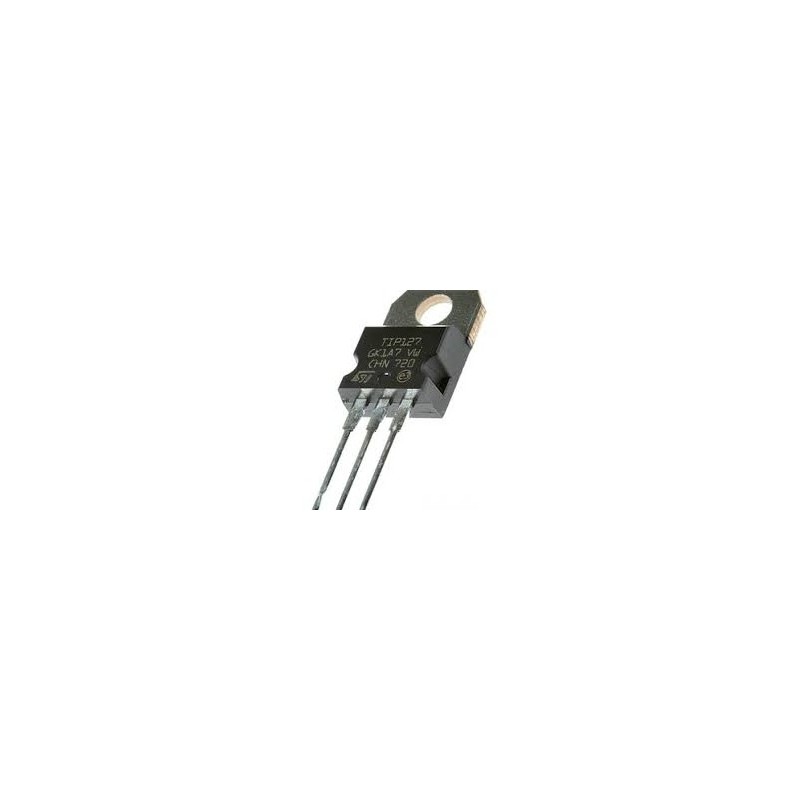

TIP127
El TIP127 es un transistor PNP Darlington de potencia y voltaje máximo de 100 V. Ideal para conmutar cargas altas o para formar pares complementarios con el TIP122 en configuraciones push-pull.
Transistor PNP Darlington complementario al TIP122.

Ficha Técnica
Tipo: PNP Darlington
Encapsulado: TO-220
Ic: 5 A
Vce: 100 V
hFE: 1000 típico
Pd: 65 W
Pines: 1-B, 2-C, 3-E
Aplicaciones: Amplificadores, fuentes reguladas, control de carga.

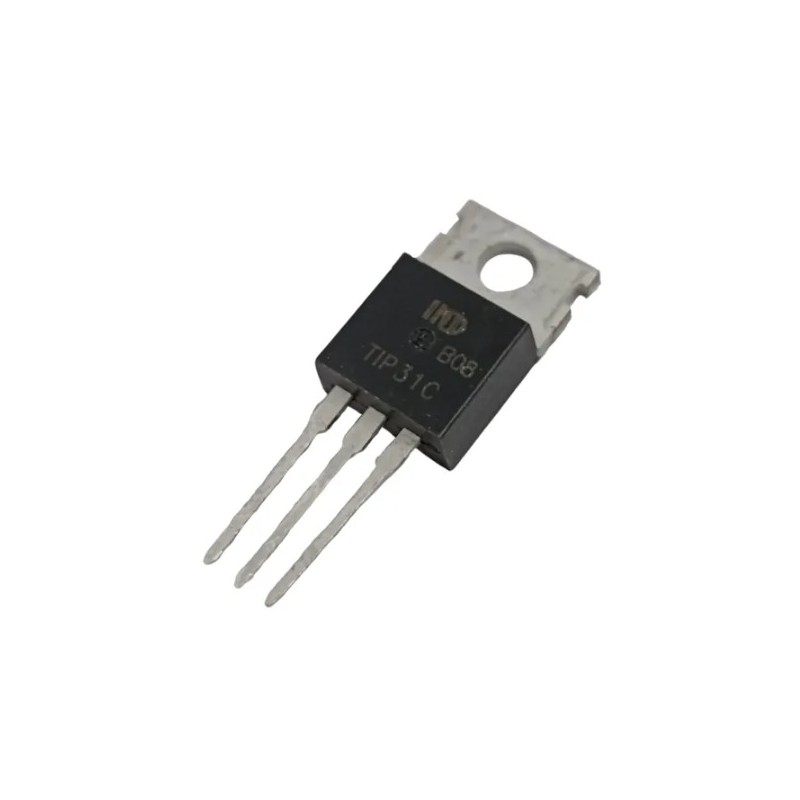

TIP31C
El TIP31C es un transistor NPN de potencia media, ampliamente usado en amplificación y conmutación. Soporta hasta 100 V y 3 A, siendo una excelente opción para fuentes, motores y controladores.
Transistor NPN de potencia, encapsulado TO-220.

Ficha Técnica
Tipo: NPN
Encapsulado: TO-220
Ic: 3 A
Vce: 100 V
hFE: 10–50
Pd: 40 W
fT: 3 MHz
Pines: 1-B, 2-C, 3-E
Aplicaciones: Amplificación, control de motores, fuentes.

TIP32C
El TIP32C es la versión PNP complementaria al TIP31C, ideal para etapas de salida push-pull o aplicaciones de conmutación inversa. Ofrece buena disipación y confiabilidad en proyectos de potencia media.
Transistor PNP de potencia media TO-220.

Ficha Técnica
Tipo: PNP
Encapsulado: TO-220
Ic: 3 A
Vce: 100 V
hFE: 10–50
Pd: 40 W
fT: 3 MHz
Pines: 1-B, 2-C, 3-E
Aplicaciones: Amplificadores, control de potencia, pares complementarios con TIP31C.

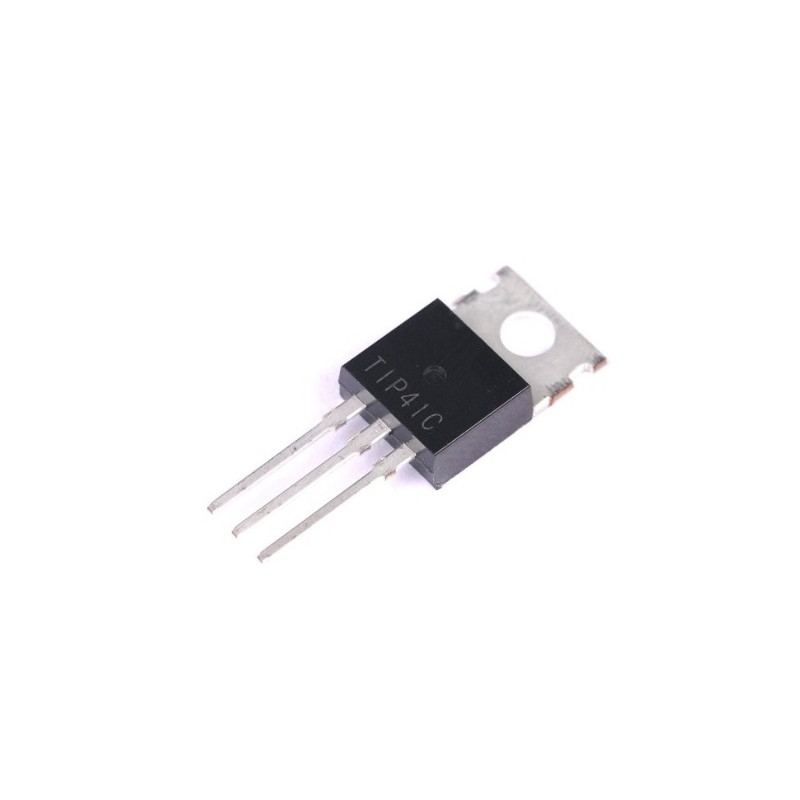

TIP41C
El TIP41C es un transistor NPN de potencia media usado para amplificación y control de cargas. Soporta hasta 100 V y 6 A, lo que lo hace ideal para fuentes, controladores y etapas de potencia.
Transistor NPN de 100 V y 6 A, encapsulado TO-220.

Ficha Técnica
Tipo: NPN
Encapsulado: TO-220
Ic: 6 A
Vce: 100 V
hFE: 15–75
Pd: 65 W
fT: 3 MHz
Pines: 1-B, 2-C, 3-E
Aplicaciones: Audio, fuentes, relés, motores.

TIP42C
El TIP42C es un transistor PNP de potencia media, complementario del TIP41C. Ideal para configuraciones push-pull, fuentes de alimentación, amplificadores de audio y control de carga.
Transistor PNP de 100 V y 6 A, encapsulado TO-220.

Ficha Técnica
Tipo: PNP
Encapsulado: TO-220
Ic: 6 A
Vce: 100 V
hFE: 15–75
Pd: 65 W
fT: 3 MHz
Pines: 1-B, 2-C, 3-E
Aplicaciones: Audio, fuentes, pares complementarios con TIP41C.
